제품 상세정보
원래 장소: 중국
브랜드 이름: JIAYAO/RUNXI/OEM/ODM
인증: CE, ISO9001
모델 번호: 자동 잠금 퀵 릴리스 커플 링
지불과 운송 용어
최소 주문 수량: 1개 부분
가격: US$ 1/Piece
지불 조건: L/C, T/T
연결: |
남자이 & 여성 |
구조: |
통제 |
탄력적이거나 엄격합니다: |
엄격합니다 |
제품 이름: |
빠른 커플링 |
표준: |
표준 |
소재: |
스테인리스 스틸 |
연결: |
남자이 & 여성 |
구조: |
통제 |
탄력적이거나 엄격합니다: |
엄격합니다 |
제품 이름: |
빠른 커플링 |
표준: |
표준 |
소재: |
스테인리스 스틸 |

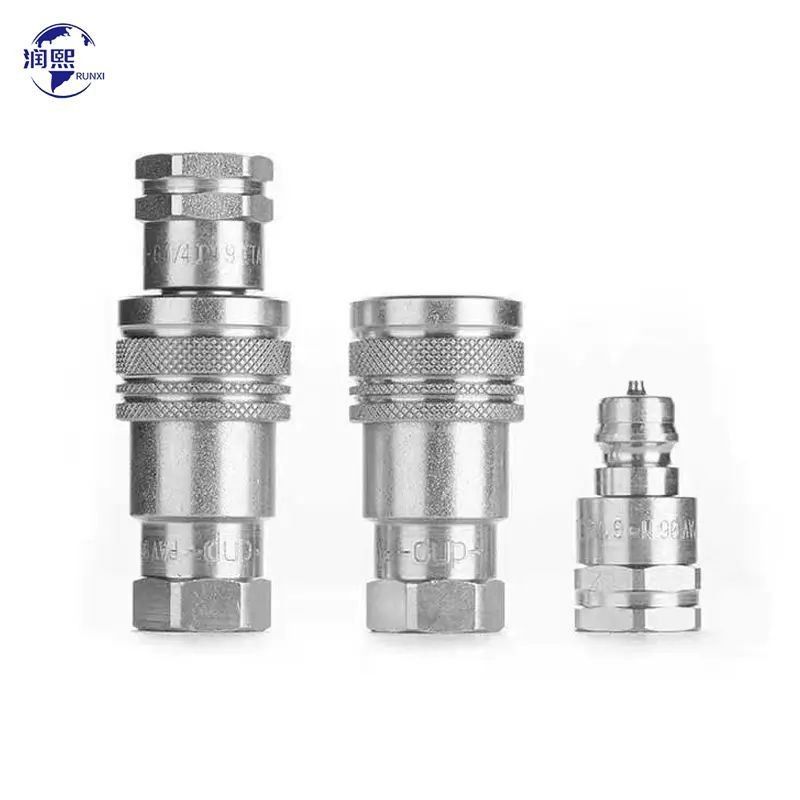

스테인리스 스틸 빠른 연결 결합도구나 특별한 기술이 필요없이 튜브, 파이프 또는 장비를 빠르게 연결하고 분리하도록 설계되었습니다. 결합기는 고품질의 스테인리스 스틸로 만들어집니다.경직에 대한 탁월한 저항을 제공합니다.스테인레스 스틸 빠른 결합기는 고압 및 고온 응용 프로그램을 처리 할 수 있습니다.
특징:
1팝펫 밸브는 결합되지 않은 누출을 방지 할 수 있습니다.
2팝펫 밸브는 가속 흐름을 유지하기 위해 가속 작동 압력 내에서 결합되면 자동으로 열립니다.
3중요한 부품은 내구성을 위해 단단히 만들어집니다.
4고정 된 볼 잠금 메커니즘은 두 개의 일치하는 부분을 함께 유지합니다.
5- 연결된 위치에서 이동 가능성으로 인해 튜브 회전 방지
6소켓과 플러그는 고체 막대에서 정밀 가공됩니다.
7표면 처리 Cr III
8ISO A 표준을 준수합니다. PARKER 6600 시리즈, FASTER ANV 시리즈, AEROQUIP 5600 시리즈, HANSEN HA 15000 시리즈, Tomco A5600 시리즈와 호환됩니다.스투키 BIR 시리즈 및 디슨 K 시리즈 수압 급속 방출 결합
표준 구조와 옵션:
표준:ISO7241-B, ISO16028, ISO 16028 및 ISO 7241-A 표준 빠른 결합기와 교환 가능
적용:
- 파이프, 튜브, 탱크 및 장비 (건설 장비, 산림 장비, 수압 기계 및 오일 장비에 사용됩니다.)
- 공기 및 수압 시스템에서 hose, 실린더, 밸브 및 기타 구성 요소를 연결하는 데 널리 사용됩니다.
- 또한 농업 응용 프로그램에서 관개 시스템, 펌프 및 튜브를 연결하는 데 사용됩니다.
빠른 결합 매개 변수:
| 빠른 결합 | |||||||
| 항목 | LS | ØD | HS | A | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| 빠른 결합 | ||||||
| 항목 | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| 크기 (중) |
ISO (mm) |
최대 작업 압력 (배) |
가산 흐름 (m) |
분폭 압력 (배) |
액체 손실 (ml-cc) |
||
| 연결 | 연결 | 남성 | 여성 | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
