제품 상세정보
원래 장소: 중국
브랜드 이름: JIAYAO/RUNXI/OEM/ODM
인증: ISO9001:2008
모델 번호: SAE100 R5
지불과 운송 용어
최소 주문 수량: 1 미터
가격: US$ 1 Meter
지불 조건: L/C, T/T
소재: |
니트릴 고무 |
역량: |
고무유 튜브 |
색상: |
검은색 |
제품 이름: |

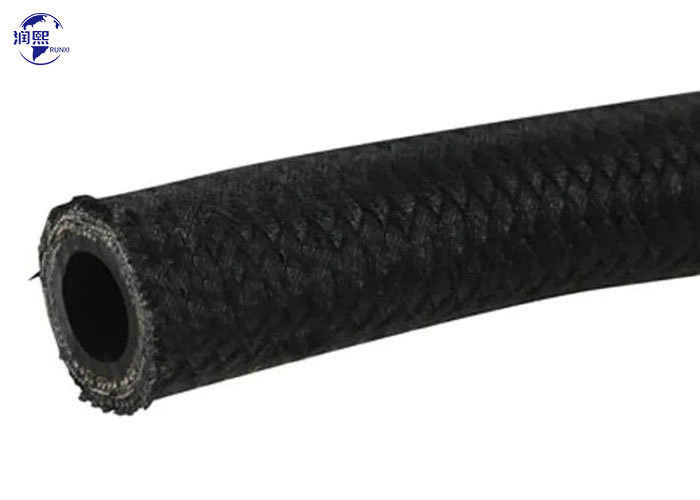

섬유 커버가 있는 강철 와이어 편조 유압 호스 |
적용: |
석유 토대 유압유 |
표준: |
SAE 100 R5 |
소재: |
니트릴 고무 |
역량: |
고무유 튜브 |
색상: |
검은색 |
제품 이름: |
섬유 커버가 있는 강철 와이어 편조 유압 호스 |
적용: |
석유 토대 유압유 |
표준: |
SAE 100 R5 |
SAE 100 R5 강철 와이어 및 섬유로 엮은 수압 튜브는 중압 및 충동 피로 저항이 필요한 응용 프로그램에 이상적입니다.석유 기반의 수압 유체를 포함하여, 윤활유, 물 및 공기 파이프, 공기 브레이크 시스템, 보조 스티어링, 연료 필터, 터보 오일 라인 및 기울기 캐비 실린더. 내부 튜브, 강화 및 외부 커버로 구성됩니다.튜브는 기름에 저항하고 열을 단열하는 합성 고무로 구성되어 있습니다., 각기 다른 구성 요소 사이의 기름 또는 유체의 전송을 위해 우수한 채널을 제공합니다.튜브가 단단한 구조를 갖는 것외부 덮개는 엮은 섬유로 구성되어 있으며, 튜브는 날씨, 노화 및 부식 저항을 제공합니다.
구조:
이 튜브는 기름에 내성이 있는 합성 고무로 만든 내부 튜브, 단일 철선 톱니 강화 및 기름과 기상에 내성이 있는 합성 고무 덮개로 구성되어야 합니다.
사용법:
이 섹션에서는 -40°C~+100°C의 온도 범위 내에서 석유 기반 수압 액체와 함께 사용할 수 있는 튜브를 포함한다.
설치 제약과 일반적인 조건의 중압 선
•액류: 미네랄 오일, 식물성 및 랩씨름, 글리콜 및 폴리글리콜 기반의 오일, 합성 에스테르 기반의 오일, 수분 에뮬션의 오일, 물, 디젤 연료 (93°C까지).
|
크기
|
크기
|
신분증
|
W.D
|
과다 복용
|
W.P
|
P.P. | 혈압 |
분 B.R
|
W.T
|
||||||||
| mm | 인치 | 분 | 맥스 | 분 | 맥스 | 분 | 맥스 | 맥스 | MPa | Psi | MPa | Psi | MPa | Psi | 인치 | mm |
1kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
