제품 상세정보
원래 장소: 중국
브랜드 이름: JIAYAO/RUNXI/OEM/ODM
인증: ISO9001:2008
모델 번호: 탄력적 스테인레스 강 호스
지불과 운송 용어
최소 주문 수량: 1 미터
가격: US$ 1/Meter
지불 조건: L/C, T/T
온도 분류: |
고온/저온 배관 |
MPa 분류: |
고압 배관 |
표준: |
ASTM, GB, API, DIN, JIS |
직경: |
13-243mm |
중간: |
액체/가스/기름/증기/물/화학물질 |
소재: |
스테인리스 스틸 |
온도 분류: |
고온/저온 배관 |
MPa 분류: |
고압 배관 |
표준: |
ASTM, GB, API, DIN, JIS |
직경: |
13-243mm |
중간: |
액체/가스/기름/증기/물/화학물질 |
소재: |
스테인리스 스틸 |

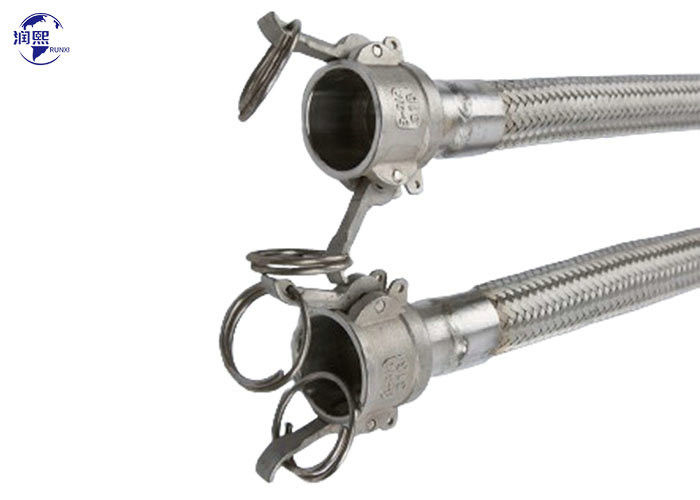

유연한 금속 스테인리스 스틸 튜브:
모든 종류의 매체를 운반하는 데 사용되는 금속 유연 튜브는 스테인레스 스틸 파동 튜브로 구성된 유연 요소의 일종입니다.일층 또는 다층 철 또는 철 벨트 망, 두 끝에서 관절 또는 플랜지.
유연한 금속 튜브는 압력 저항성과 유연한 구조로 물, 증기, 뜨거운 기름 및 가스와 같은 시스템에서 널리 사용될 수 있습니다.
그들은 액체를 전도하고 설치에서 발생하는 문제를 보완하고 진동과 팽창을 흡수하는 데 사용됩니다.
유연한 금속 튜브는 압력 및 환경 조건에 대한 저항성을 높이기 위해 이중 엮음으로 강화 될 수 있습니다.또한 다른 와이어 두께의 스프링 또는 스트립 상처로 강화 할 수 있습니다.
특징:
√ 부식 저항성
√ 높은 온도 저항, 낮은 온도 저항
가벼운 무게
√ 작은 부피
√ 좋은 유연성
다른 연결 유형:
* BSPT Taper Male,
* BSP 코너 여자 회전 견과류
* BSP 평평한 얼굴 여성 회전 견과류
* DIN2828 램클 커플링
* NPT 장착장치
* 플랜지 연결, 플랜지 코드는 DIN2500, ANSI B 16일 수 있습니다.5, JIS B2210-84
| 유연한 금속 튜브 종류 | 고압 융통 된 유연 튜브 중압 융통 된 유연 튜브 반지형 유연성 스테인레스 스틸 튜브 헬리컬 유연성 스테인레스 스틸 튜브 헬리컬 플렉시블 펌프 표준 유연성 스테인레스 스틸 튜브 울트라 헤비 월 트레이드 Hose |
| 자료 선택 | 스테인리스 스틸 321, 304, 316L |
| 작업 압력 선택 | 고압/중압/하압 |
| 온도 내성 | 높은 온도/저온 |
| 장착장치 선택 | 유연한 금속 튜브 조립품, 끝 류 및 플랜지 |
| 적용 | 석유, 화학 산업, 항공우주, 금속, 전기, 가스, 건물, 기계, 건설, 철강, 종이 제조, 직물, 의학 분야에서 널리 사용됩니다.음식물 및 물 운반 용기, 증기, 석유, 화학물질 등 |
유연 한 금속 튜브 제작
내부 코어:
류류 스테인레스 스틸
· 유연한 금속 튜브 스테인리스 스틸 코어 강도는 304, 321 및 316L 스테인리스 스틸에서 제공됩니다
· 서로 평행한 파동으로 형성 된 스테인레스 스틸 파이프
· 요청에 따라 helicoidal / 나선형 옵션
외핵:
엮은 스테인레스 스틸 층
· 단층 또는 이중 톱니 톱니 없는 유류 코어 튜브를 구입
· 304 스테인리스 스틸로 만든 유연한 금속 튜브 외부 톱니 층
· 이 테이블의 하단에 트레이드 계층 코드 키를 참조
유연 한 금속 튜브 의 장점:
· 모든 금속 튜브 - 무강화 스테인레스 스틸 코어, 독립적으로 판매되거나 엮은 철층으로 판매
· 압력 허용 범위는 아래 표에 나열된 것 보다 완전한 진공을 포함한다.
· 적용 냉동에서 1500 ° F까지 온도 등급
· 최대 작업 압력에서 ISO 10380을 충족하거나 초과합니다.
유연한 금속 튜브 크기 차트:
| 고압 금속 융통 튜브 기술 데이터 | |||||||
| 넥타이 | 신분증 | 과다 복용 | 분자 반지름 | 압력 20°C | 무게/발 | ||
| 층 | 정적 | 동적 | WP. | 혈압 | 파운드 | ||
| 인치 | 인치 | 인치 | 인치 | PSI | PSI | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| 참고: 데이터는 20°C에 기초합니다. 압력은 주변 온도가 증가함에 따라 감소합니다. | |||||||
류류 된 금속 튜브는 굽힐 수 있고 굽힐 수 있는 구조를 가지고 있습니다. 시간 절약, 압력 및 온도 내성 튜브와 연결하기 쉽고 빠르고 쉽습니다.
플렉서블 금속 튜브는 톱니 없이 딱딱한 연결의 문제를 제거합니다.그리고 장갑을 장착하는 대신 요소, 이 튜브는 시간을 절약 할 수 있습니다. corrugated 금속 튜브는 일반용 산업 튜브입니다. ss304, 321, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss301, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss304, ss306, ss301 등 다양한 종류의 스테인리스 스틸로 제공됩니다.316L
복합적 인 금속 튜브, 사용 기간 이 길다. 실용적, 안전, 신속, 그리고 설치 가 쉽다. 유연 한 구조 덕분에 진동 과 소음 에 대해 안전 하다.
