제품 상세정보
원래 장소: 중국
브랜드 이름: JIAYAO/RUNXI/OEM/ODM
인증: ISO9001:2008
모델 번호: Camlock 퀵 커플링
지불과 운송 용어
최소 주문 수량: 1개
가격: US$ 1
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환
연결: |
남자이 & 여성 |
구조: |
통제 |
탄력적이거나 엄격합니다: |
엄격합니다 |
소재: |
스테인레스 강 / 구리 / 알루미늄 |
표준: |
표준 |
제품 이름: |
캠 잠금 결합 |
연결: |
남자이 & 여성 |
구조: |
통제 |
탄력적이거나 엄격합니다: |
엄격합니다 |
소재: |
스테인레스 강 / 구리 / 알루미늄 |
표준: |
표준 |
제품 이름: |
캠 잠금 결합 |
캄록 접착제,또한 캄 및 굴곡 결합으로도 알려져 있으며, 액체, 분말 및 곡물의 전송을 위해 산업용 응용 분야에서 일반적으로 사용되는 빠른 단속 결합의 일종입니다.
캄록 피팅 (Camlock fittings) 은 사용자들이 도구 없이 파이프, 튜브 또는 파이프를 빠르게 연결하거나 분리할 수 있도록 하는 피팅이다. 캄록 피팅은 캄록 피팅 또는 피팅으로도 알려져 있다.이 결합은 갈라진 남성 어댑터와 손잡이 또는 팔을 가진 여성 캠 결합자로 구성됩니다..
두 가지 주요 구성 요소로 구성됩니다.남성 어댑터 (또한 "캠" 또는 "남자 끝") 및 여성 커플러 (또한 "그루브" 또는 "여성 끝"로 알려져 있습니다).
종류:A, B, C, D, E, F, DC, DP
소재:304/316 스테인리스 스틸, 구리, 알루미늄, PP
이 A형 캄록 (Cam and Groove) 장착 장치에는 한쪽에서 남성 캄록 빠른 연결 결합과 다른 쪽에서 여성 NPT 가닥이 있습니다.이 결합자의 수컷 camlock 측면은 암컷 camlock에만 연결됩니다여성 스레드 측면은 남성 NPT (국립 파이프 테이퍼드) 스레드 파이프에 연결됩니다.
이 램프 및 갈라기 장착 장치의 몸은 알루미늄으로 만들어집니다. 알루미늄 램프 잠금 장착 장치는 가볍고 부식 및 경직에 내성이 있습니다. 이 램프 램프 밀봉 장치는 NBR (Buna-N) 고무로 만들어집니다.부나-N 밀봉은 연료에 저항합니다, 기름, 그리고 다른 화학물질.
| 제1부 |
명목 크기 |
Psi | 코드 | 측정 단위: in |
스라인 크기 |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4' | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4' |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4' | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4' |
| CAM-15-A-AL | 1-1/2' | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2' |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2' | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2' |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |

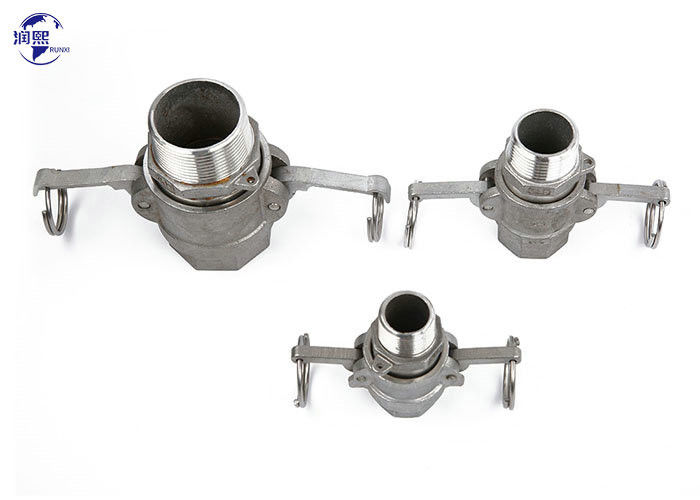

이 타입 B 알루미늄 캄 잠금 장착은 한쪽에서 여성 캄록 (캠 및 굴곡) 빠른 연결 결합기 및 다른 쪽에서 남성 NPT 테드.이 커플러의 여성 camlock 측면은 단지 남성 camlock에 연결됩니다남성 스레드 측면은 여성 NPT (국립 파이프 테이퍼드) 스레드 파이프에 연결됩니다.
이 램 및 굴레 고정 장치의 몸은 알루미늄으로 만들어집니다. 이 알루미늄 램 잠금 고정 장치는 가볍고 가려질 부식 및 일부 화학 물질에 저항합니다.이 핑팅의 밀봉은 NBR (Buna-N) 고무로 만들어집니다.부나-N 밀봉은 연료, 기름, 그리고 다른 화학물질에 저항합니다.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | NPT 크기 | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4' |
| CAM-15-B-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6' |
이 C형 캄록 (Cam and Groove) 장치는 한 쪽에 여성 캄록 빠른 연결 결합과 다른 쪽에 펌프 턱을 가지고 있습니다.이 커플러의 여성 camlock 측면은 단지 남성 camlock에 연결됩니다튜브 턱 쪽은 튜브에 연결됩니다.
이 램프 및 갈라기 장착 장치의 몸은 알루미늄으로 만들어집니다. 알루미늄 램프 잠금 장착 장치는 가볍고 부식 및 경직에 내성이 있습니다. 이 램프 램프 밀봉 장치는 NBR (Buna-N) 고무로 만들어집니다.부나-N 밀봉은 연료에 저항합니다, 기름, 그리고 다른 화학물질.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
이 D형 캄록 (Cam and Groove) 장착 장치에는 한쪽에서 여성 캄록 빠른 연결 결합 장치와 다른 쪽에서 여성 NPT 테드 장치가 있습니다.이 커플러의 여성 camlock 측면은 단지 남성 camlock에 연결됩니다여성 스레드 측면은 남성 NPT (국립 파이프 테이퍼드) 스레드 파이프에 연결됩니다.
이 램프 및 갈라기 장착 장치의 몸은 알루미늄으로 만들어집니다. 알루미늄 램프 잠금 장착 장치는 가볍고 부식 및 경직에 내성이 있습니다. 이 램프 램프 밀봉 장치는 NBR (Buna-N) 고무로 만들어집니다.부나-N 밀봉은 연료에 저항합니다, 기름, 그리고 다른 화학물질.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | NPT 크기 | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4' |
| CAM-15-D-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6' |
이 타입 E 램클 (Cam and Groove) 부착은 한 쪽에 남성 빠른 연결 결합과 다른 쪽에 펌프 턱을 가지고 있습니다. 이 램클의 이 남성 측면은 여성 램클에 연결됩니다.튜브 턱 측면은 튜브에 고정 될 수 있습니다.
이 램 및 굴레 장착 장치의 몸은 알루미늄으로 만들어집니다. 알루미늄 램 잠금 장착 장치는 가볍고 부식 및 경직에 내성이 있습니다.이 램과 굴레 융합은 물과 함께 사용하기에 적합합니다, 수압유, 냉각물, 가솔린 및 기타 석유 제품.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | |||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
이 타입 F Camlock (Cam and Groove) 장착은 한쪽에서 남성 Camlock 빠른 연결 어댑터와 다른 쪽에서 남성 NPT 테이드를 가지고 있습니다.이 결합자의 수컷 camlock 측면은 암컷 camlock에만 연결됩니다남성 스레드 측면은 여성 NPT (국립 파이프 테이퍼드) 스레드 파이프에 연결됩니다.
이 램 및 굴레 장착 장치의 몸은 알루미늄으로 만들어집니다. 알루미늄 램 잠금 장착 장치는 가볍고 부식 및 경직에 내성이 있습니다.이 램과 굴레 융합은 물과 함께 사용하기에 적합합니다, 수압유, 냉각물, 가솔린 및 기타 석유 제품.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | NPT 크기 | |||||||
| AL | BR | PP | NG | SS | A | B | C | D | |||
| CAM-07-F-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4' |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4' |
| CAM-15-F-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2' |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2' |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6' |
이 DC Camlock (Cam and Groove) 장착 장치에는 여성 빠른 연결 결합이 있으며 표준 남성 캠 및 굴절 결합에 연결됩니다.
알루미늄 램 잠금 장치는 가벼우며, 부식 및 경직에 저항한다. 이 장착의 밀봉은 NBR (Buna-N) 고무로 만들어진다.부나-N 밀봉은 연료에 저항합니다램 팔은 스테인리스 스틸로 만들어졌으며 두 개의 잠금 톱니 핀을 포함합니다.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DC-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
이 유형의 DP 남성 캄록 (Cam and Groove) 장착 장치에는 표준 여성 캄 및 굴레 결합에 연결되는 남성 빠른 연결 어댑터가 있습니다.램과 굴레 먼지 플러그 여성 램과 굴레 커플러로 파이프 또는 펌프 끝을 플러그하는 데 사용되는.
부체는 알루미늄으로 만들어집니다. 알루미늄 캄 잠금 픽팅은 가볍고 부식 및 경직에 내성이 있습니다. 이러한 캄 및 굴곡 픽팅은 물, 수압 오일,냉각수, 가솔린 및 기타 석유 제품.
| 제1부 |
명목 크기 |
작업 압력:PSI | 측정 단위: in | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DP-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
